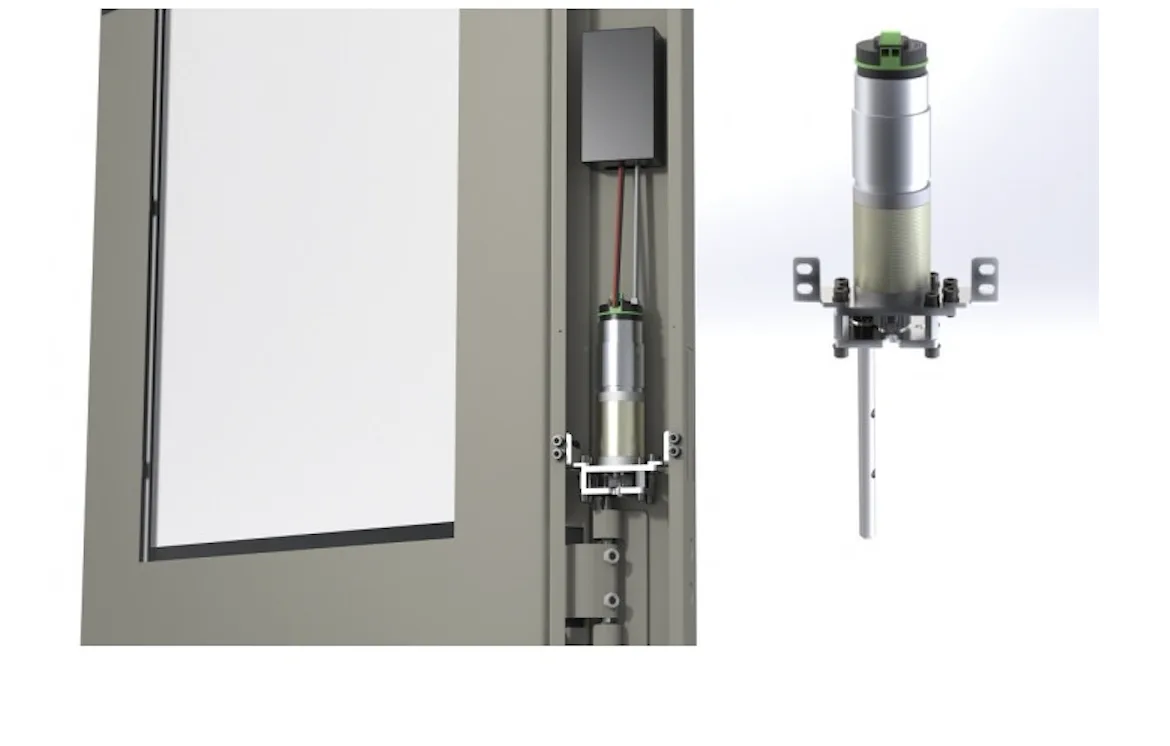

كيف يعمل محرك الباب المتأرجح؟

A محرك الباب المتأرجح هي وحدة القيادة التي تقوم بأتمتة الباب المفصلي عن طريق فتح وإغلاق ضلفة الباب من خلال حركة دورانية يتم التحكم فيها. مبدأ التشغيل بسيط: يقوم المستشعر، أو لوحة الدفع، أو قارئ التحكم في الوصول، أو الإشارة عن بعد بإرسال أمر إلى وحدة التحكم؛ تقوم وحدة التحكم بتنشيط المحرك. يقوم المحرك بتشغيل ذراع أو علبة تروس داخلية؛ يفتح الباب المفصلي بسلاسة ثم يغلق بأمان بعد فترة فتح محددة مسبقًا.

تعد محركات الأبواب المتأرجحة شائعة في المكاتب والمستشفيات والمدارس والمباني السكنية والمشاريع التحديثية لأن الأبواب المفصلية اليدوية الحالية يمكن تشغيلها آليًا في كثير من الأحيان دون استبدال هيكل المدخل بالكامل. وفقا ل وزارة الطاقة الأمريكية ، يمكن لأنظمة الوصول الفعالة إلى المبنى أن تساعد في تقليل فقد الهواء المكيف وتحسين تشغيل المنشأة. المشترين في كثير من الأحيان مقارنة محرك الباب المتأرجح , فتاحة باب أرجوحة أوتوماتيكية , مشغل الباب المتأرجح , نظام أتمتة الباب , قطع غيار الأبواب الأوتوماتيكية ، و محرك الباب المتأرجح التجاري .

تعريف محرك الباب المتأرجح ومبدأ العمل الأساسي

محرك الباب المتأرجح هو مشغل كهروميكانيكي مثبت فوق إطار الباب أو مخفي في الأرضية أو العارضة. يقوم المحرك بإنشاء عزم دوران يقوم بتدوير ورقة الباب حول المفصلات.

عادة ما تتبع دورة التشغيل الكاملة هذا التسلسل:

1. يقترب المستخدم أو يرسل الأمر

2. يرسل المستشعر أو المفتاح إشارة

3. وحدة التحكم تتحقق من مدخلات السلامة

4. يبدأ محرك الباب المتأرجح بسلاسة

5. الذراع يفتح الباب لزاوية الهدف

6. يبقى الباب مفتوحا لفترة وجيزة

7. يغلق المحرك الباب بسرعة يمكن التحكم فيها

تسمح هذه العملية بالوصول الخالي من العوائق والقابل للتكرار.

مكون النظام	الوظيفة الرئيسية	نتيجة
الاستشعار / التبديل	إشارة البداية	يفتح الباب
المراقب المالي	منطق الحركة	يتحكم في التوقيت
محرك الباب المتأرجح	ينتج عزم الدوران	يدور الباب
ربط الذراع	قوة النقل	يتحرك ورقة
مستشعر السلامة	يكتشف الانسداد	يمنع التأثير

كيف يبدأ محرك الباب المتأرجح في الفتح

عندما يكتشف مستشعر الرادار حركة أو يتم الضغط على زر ضغط، تقوم وحدة التحكم بتشغيل محرك الباب المتأرجح. غالبًا ما تستخدم الأنظمة الحديثة محركات DC بدون فرش أو محركات منخفضة الضوضاء.

لا تطبق وحدة التحكم السرعة الكاملة على الفور. تعمل برمجة البداية الناعمة على زيادة عزم الدوران تدريجيًا. يقلل التسارع الذي يتم التحكم فيه من إجهاد المفصلة، ​​ويقلل الضوضاء، ويحسن راحة المستخدم.

ال المعهد الوطني للمعايير والتكنولوجيا (NIST)  يسلط الضوء على التحكم الدقيق في الأنظمة الآلية. يعد التحكم المماثل في الحركة أمرًا مهمًا في أتمتة الأبواب لأن البداية السلسة تعمل على تحسين الموثوقية وتقليل التآكل.

تختار العديد من المباني التحديثية فتاحة باب أرجوحة أوتوماتيكية  أطقم لهذا السبب

كيف يحول محرك الباب المتأرجح الدوران إلى حركة الباب

عادةً ما يقوم محرك الباب المتأرجح بتشغيل ذراع ميكانيكية أو ذراع سكة ​​منزلق أو آلية مغزل مباشرة. يتم تحويل دوران المحرك إلى حركة قوسية، مما يتسبب في تأرجح ورقة الباب للداخل أو للخارج.

طرق النقل الشائعة

1. نظام ذراع مفصلية

2. نظام ذراع المسار المنزلق

3. نظام محرك زنبركي أرضي مخفي

4. نظام ذراع علبة التروس للخدمة الشاقة

نوع ناقل الحركة	أفضل استخدام	الميزة الرئيسية
ذراع مفصلية	أبواب قياسية	تركيب سهل
ذراع المسار المنزلق	ممرات ضيقة	انخفاض الإسقاط
محرك الكلمة المخفية	مداخل متميزة	مظهر نظيف
ذراع العتاد	أبواب ثقيلة	عزم دوران أعلى

مصدر العديد من المقاولين ذراع مشغل الباب المتأرجح  الأجزاء مع المحركات.

كيف يغلق محرك الباب المتأرجح بأمان

بعد انتهاء فترة الانتظار المبرمجة، تقوم وحدة التحكم بتوجيه محرك الباب المتأرجح لعكس أو تحرير عزم الإغلاق المتحكم فيه. يعود الباب إلى الوضع المغلق بسرعة منظمة.

تظل السلامة نشطة أثناء الإغلاق. إذا اكتشف النظام شخصًا أو كرسيًا متحركًا أو كائنًا في المسار، تقوم وحدة التحكم بإيقاف الباب مؤقتًا أو إعادة فتحه.

ال إدارة السلامة والصحة المهنية (OSHA)  يعزز طرق المشاة الآمنة وممارسات المعدات التي تعمل بالطاقة. يدعم الإغلاق التلقائي للأبواب التي يتم التحكم فيها مبادئ السلامة هذه في أماكن العمل والمباني العامة.

لماذا تحظى محركات الأبواب المتأرجحة بشعبية كبيرة في مشاريع التعديل التحديثي

تُستخدم محركات الأبواب المتأرجحة على نطاق واسع لأن العديد من المباني بها أبواب مفصلية بالفعل. غالبًا ما تكون تكلفة ترقية الباب اليدوي أقل من استبدال المدخل بالكامل بنظام منزلق.

المزايا التحديثية الرئيسية

1. يستخدم الإطار الموجود في كثير من الحالات

2. انخفاض تعطيل البناء

3. وقت التثبيت أسرع

4. متوافق مع قارئات التحكم في الوصول

5. مناسبة للأبواب الداخلية

وهذا يجعل محركات الأبواب المتأرجحة شائعة في المدارس والعيادات والمكاتب ومداخل الشقق.

يقارن العديد من مديري العقارات التحديثية محرك الباب المتأرجح  الحلول قبل التجديد

معلمات أداء محرك الباب المتأرجح

يجب أن يتناسب اختيار المحرك الصحيح مع حجم الباب وحجم حركة المرور.

المعلمة	لماذا يهم؟
سعة وزن الباب	يضمن فتح مستقر
زاوية الفتح	يطابق احتياجات المرور
دورة العمل	يعالج الاستخدام المتكرر
الجهد االكهربى	يطابق إمدادات الطاقة
مستوى الضوضاء	هام للمستشفيات
قوة الإغلاق	الامتثال للسلامة

ال إرشادات إمكانية الوصول إلى ADA  يعد مناسبًا لأن الأبواب الأوتوماتيكية يجب أن تسمح بحركة يمكن الوصول إليها وقوى فتح يمكن التحكم فيها عند الاقتضاء.

المشاكل والأسباب الشائعة لمحرك الباب المتأرجح

ترتبط العديد من الأخطاء بالتركيب أو الصيانة وليس بفشل المحرك.

القضايا المتكررة

1. يفتح الباب ببطء — جهد كهربائي منخفض أو إعدادات غير صحيحة

2. إغلاق الباب بعنف - مشكلة في المعايرة الأقرب

3. يتوقف الباب في منتصف الطريق — يتم تشغيل اكتشاف العوائق

4. يزداد ضجيج المحرك — علبة التروس مهترئة أو الذراع مفكوكة

5. انجرافات الباب مفتوحة - مشكلة في محاذاة المفصلة

يجب أن يشمل الفحص الروتيني تشحيم المفصلة، ​​وشد الذراع، واختبارات المستشعر، والتحقق من السرعة.

غالبًا ما تقوم فرق الخدمة بالشراء محرك استبدال الباب التلقائي  مجموعات مع وحدات التحكم والأسلحة.

كيفية اختيار محرك الباب المتأرجح الصحيح

استخدم طريقة الاختيار هذه:

1. الباب الداخلي للمكتب: مشغل قياسي منخفض الضوضاء

2. باب غرفة المستشفى: نموذج دقيق هادئ

3. الباب الفولاذي الخارجي: نظام عزم دوران أعلى

4. باب الوصول إلى الشقة: طراز متوافق مع قارئ البطاقات

5. مدخل المدرسة ذو حركة المرور العالية: مشغل الخدمة الشاقة

الاستنتاج الرئيسي: يعتمد محرك الباب المتأرجح الصحيح على كتلة الباب، والدورات اليومية، واتجاه الفتح، ومتطلبات التحكم في الوصول.

ال وكالة الطاقة الدولية  تواصل التركيز على المباني الأكثر ذكاءً، وترتبط أنظمة الوصول التلقائي بشكل متزايد بمنصات إدارة الطاقة الأوسع.

التعليمات

1. كيف يفتح محرك الباب المتأرجح الباب؟

يتلقى محرك الباب المتأرجح إشارة من جهاز استشعار أو مفتاح، ويقوم بتدوير آلية الذراع، ويحرك ورقة الباب المفصلية عبر القوس. تدير وحدة التحكم السرعة ووقت الانتظار.

2. هل محرك الباب المتأرجح أفضل من محرك الباب المنزلق؟

كل نوع يناسب تخطيطات مختلفة. غالبًا ما تكون محركات الأبواب المتأرجحة أفضل للأبواب المفصلية المعدلة، في حين أن محركات الأبواب المنزلقة أفضل للمداخل ذات حركة المرور العالية والمساحة الأمامية المحدودة.

3. هل يمكن تحويل الباب المفصلي اليدوي إلى آلي؟

نعم. يمكن ترقية العديد من الأبواب المفصلية الموجودة باستخدام محرك باب متأرجح إذا كان الإطار والمفصلات وحالة الباب مناسبة للتشغيل الآلي.

4. لماذا يتوقف محرك الباب المتأرجح قبل الإغلاق الكامل؟

قد يكتشف النظام وجود عائق، أو يستخدم برمجة الإغلاق البطيء، أو يكون لديه محاذاة غير صحيحة للمستشعر. يجب التحقق أولاً من إعدادات سرعة الإغلاق والسلامة.

5. كم من الوقت يستمر محرك الباب المتأرجح؟

يعتمد عمر الخدمة على تردد الدورة والبيئة وجودة التثبيت والصيانة. تعمل الوحدات التجارية عادةً لسنوات عديدة عندما تتم صيانة المفصلات والأذرع وأجهزة الاستشعار بانتظام.
