Каждый раз, когда вы проходите через вход в супермаркет или больничный коридор и стеклянные двери плавно открываются перед вами, перед вами возникает сложная система автоматические дверные датчики и контроллеры работают за кулисами за миллисекунды. По своей сути система автоматических дверей работает по простому принципу ввода-вывода: датчики обнаруживают присутствие или движение человека (вход), контроллер обрабатывает этот сигнал и принимает решение (обработка), а двигатель приводит в действие дверь (выход).
Однако технология, обеспечивающая это, казалось бы, простое взаимодействие, гораздо сложнее, чем кажется. Понимание того, как эти компоненты взаимодействуют друг с другом, важно для менеджеров объектов, архитекторов, подрядчиков и всех, кто отвечает за определение или обслуживание автоматических входных систем. В этом руководстве подробно описаны принципы работы каждого типа датчиков, объяснена роль контроллера как «мозга» системы и показано, как они функционируют вместе как единое целое.
Три основных типа датчиков и способы их обнаружения
Автоматические дверные датчики можно разделить на три основные технологии, каждая из которых предназначена для определенной цели обнаружения.:
Микроволновые датчики движения — «Детектор приближения»”

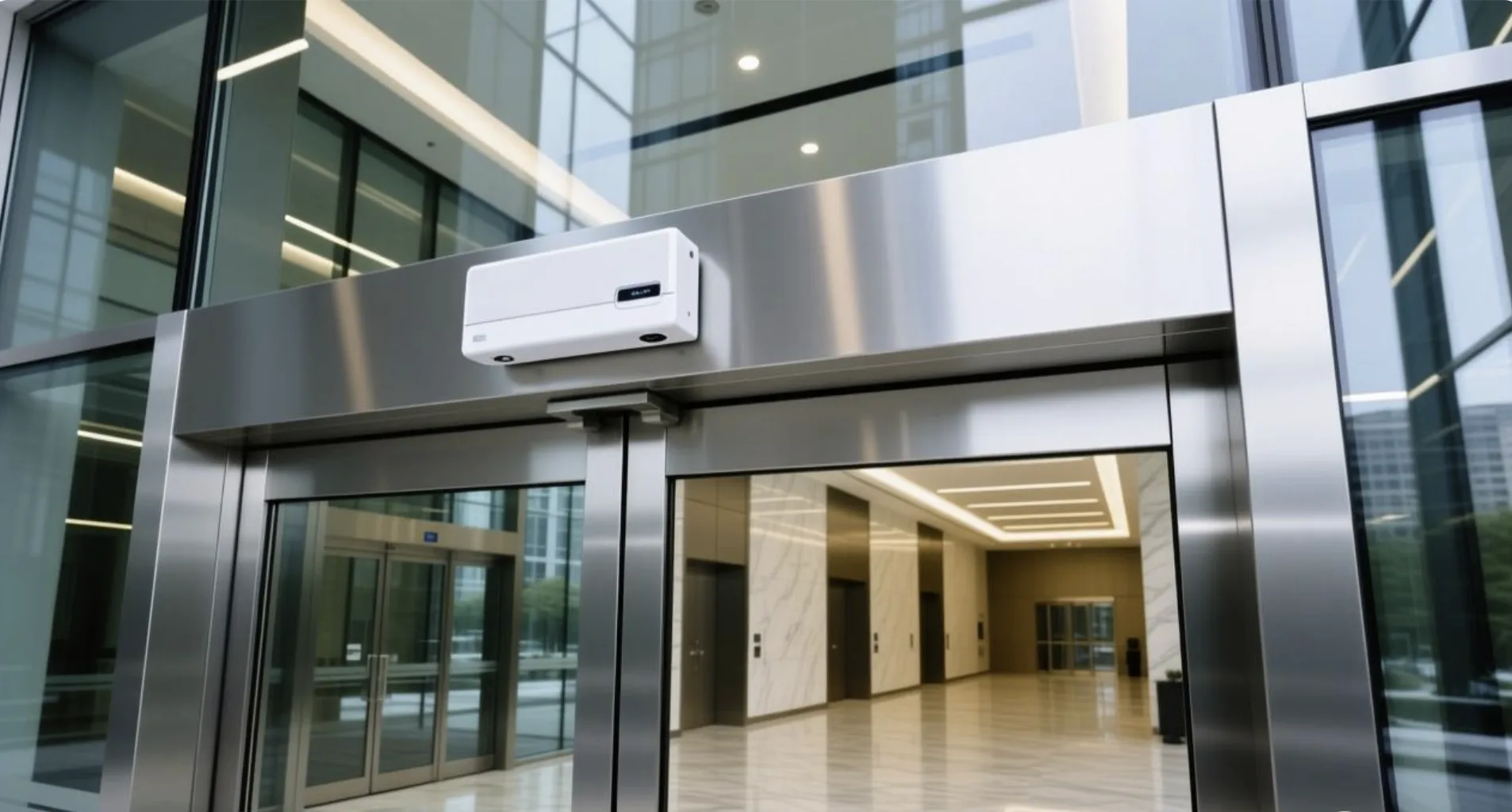

Микроволновые датчики движения, такие как M-204G, излучают непрерывные микроволновые сигналы малой мощности на частоте обычно около 24 ГГц. Когда эти сигналы отражаются от движущегося объекта (человека, идущего к двери) и возвращаются к датчику, эффект Доплера вызывает измеримый сдвиг частоты. Внутренняя схема датчика анализирует это смещение, чтобы определить скорость и направление движения. Когда подтвержден правильный подход, датчик отправляет электрический сигнал на контроллер, чтобы инициировать открытие двери. Ключевые характеристики включают в себя:
| Параметр | Типичное значение |
|---|---|
| Диапазон обнаружения | До 10 метров (34 футов) |
| Ширина обнаружения | 1,5–5 метров (регулируется) |
| Источник питания | 12–38 В переменного/постоянного тока |
| Технология | Доплеровский радар (24 ГГц) |
| Монтажное положение | Над перемычкой двери, высота 2,5–3 м. |
Микроволновые датчики превосходно работают в условиях интенсивного движения, поскольку они обнаруживают только движущиеся объекты, игнорируя неподвижный фон, такой как стены или мебель. Это делает их идеальными в качестве основного датчика активации в торговых центрах, аэропортах и офисных вестибюлях.
Активные инфракрасные датчики присутствия — «Страж порога»”

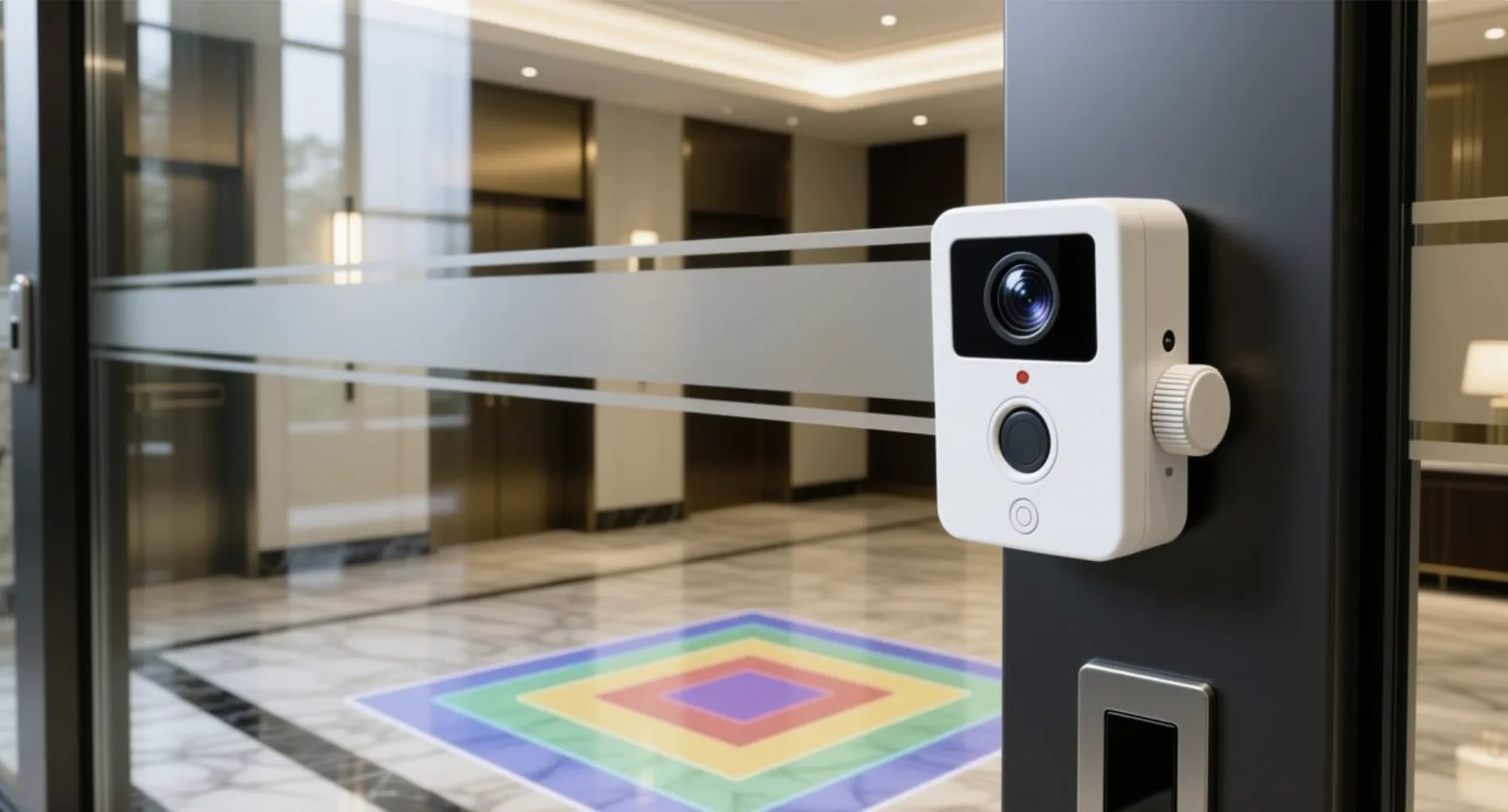

В отличие от микроволновых датчиков, которые обнаруживают только движение, активные инфракрасные датчики присутствия (AIR) проецируют несколько невидимых инфракрасных лучей через порог двери. Эти лучи непрерывно сканируют как движущиеся, так и неподвижные объекты. Если какой-либо луч прерывается — будь то стоящий человек, инвалидная коляска или тележка для доставки — датчик немедленно сигнализирует контроллеру, что нужно оставить дверь открытой или повернуть вспять цикл закрытия. Эта технология имеет решающее значение для обеспечения соответствия стандартам безопасности, таким как EN 16005 и ANSI/BHMA A156.10.
Усовершенствованные модели, такие как инфракрасный датчик движения и присутствия M-254, оснащены регулируемыми линиями обнаружения как для внутренних, так и для внешних зон, что позволяет установщикам точно настроить глубину и ширину обнаружения в соответствии с конкретными размерами двери. Эта двойная функция (движение + присутствие) делает их особенно ценными в медицинских учреждениях, где пациенты могут останавливаться или очень медленно перемещаться через дверные проемы.
Датчики луча безопасности — «Последняя система безопасности»”

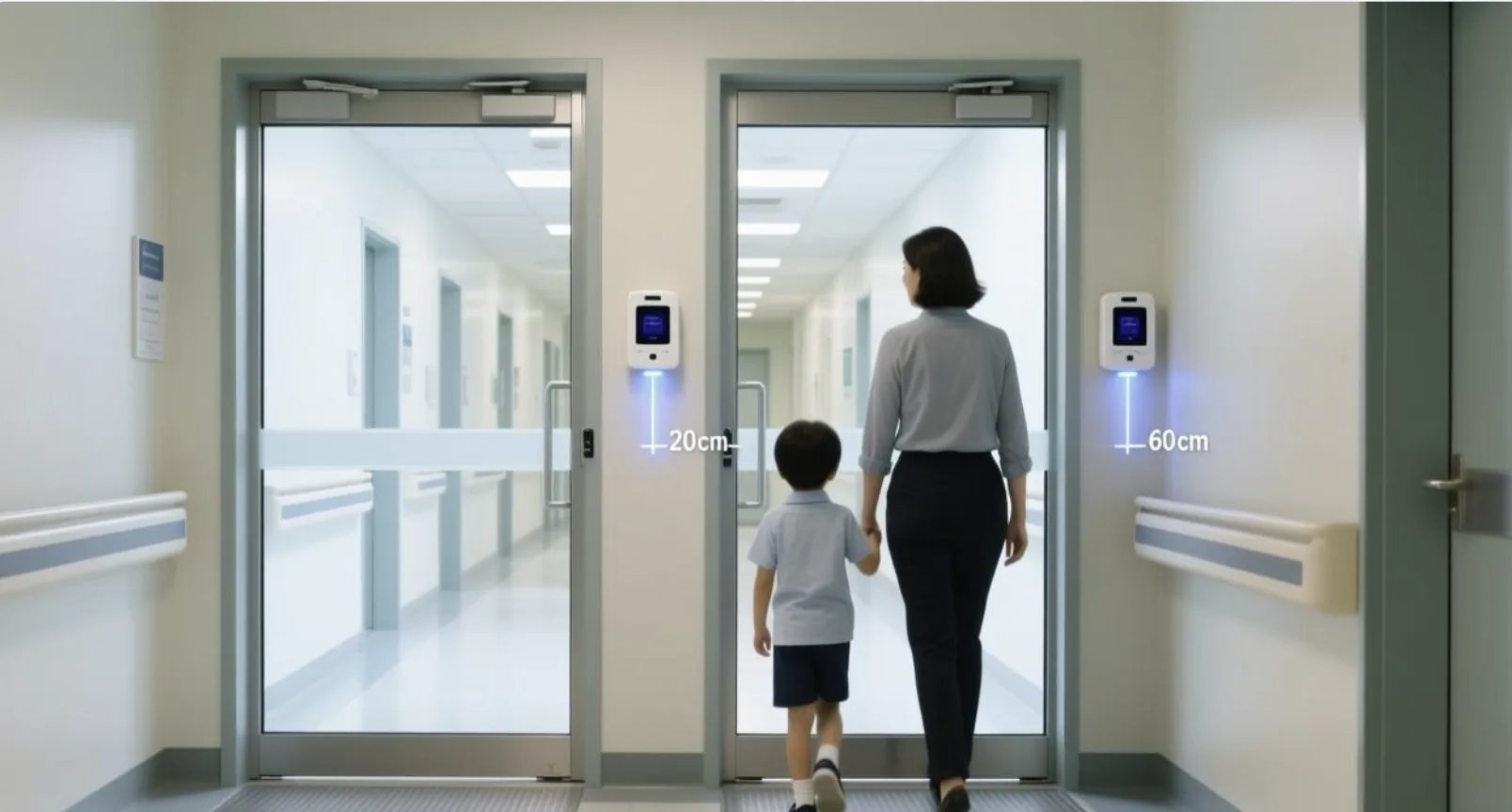

Датчики безопасности, представленные такими моделями, как M-218D, создают сфокусированный двухточечный инфракрасный барьер через дверной проем. Передатчик на одной стороне излучает инфракрасный луч, а приемник на противоположной стороне постоянно отслеживает этот луч. Если луч сломан во время цикла закрытия — человеком, тележкой для покупок или даже домашним животным — датчик мгновенно отправляет контроллеру сигнал остановки/реверса. Монтажники обычно размещают две пары на высоте 20 см и 60 см от пола, чтобы охватить зоны обнаружения как для детей, так и для взрослых. В то время как датчики присутствия обеспечивают более широкий охват, балки безопасности обеспечивают резервный, отказоустойчивый уровень, который часто требуется строительными нормами для дверных систем с электроприводом.
Дверной контроллер: «мозг» системы
Если датчики — это «глаза» автоматической дверной системы, то дверной контроллер — это «мозг». Этот компактный электронный блок, обычно размещаемый в металлическом или пластиковом корпусе рядом с дверным замком, получает входные сигналы от всех подключенных датчиков, обрабатывает их в соответствии с заранее запрограммированной логикой и выдает команды на дверной двигатель. Контроллер одновременно управляет несколькими критически важными функциями.:
- Приоритизация сигналов: когда несколько датчиков посылают сигналы одновременно (например, датчик движения обнаруживает приближение, а луч безопасности обнаруживает препятствие), контроллер отдает приоритет безопасности над активацией — он всегда останавливает закрытие или обратное закрытие перед началом нового цикла открытия.
- Управление временем: контроллер определяет, как долго дверь остается открытой после последнего обнаружения (регулируемое время удержания в открытом положении, обычно 0–30 секунд), насколько быстро дверь ускоряется и замедляется, а также активируется ли зона замедления перед полным закрытием.
- Управление режимами: с помощью подключенного переключателя функций (например, ЖК-панели с пятью клавишами) контроллер переключается между режимами работы — автоматическим, полуоткрытым, полным запиранием, однонаправленным и ручным, — позволяя менеджерам объектов адаптировать поведение двери к разному времени суток или особым событиям.
- Самодиагностика. Современные контроллеры включают функцию обнаружения неисправностей, которая позволяет выявить неисправности датчиков, перегрузку двигателя или проблемы с проводкой, а также отображать коды ошибок для быстрого устранения неполадок.
Большинство контроллеров поддерживают широкий диапазон входного напряжения (12–38 В переменного/постоянного тока) и предлагают релейные или прямые выходные соединения, что делает их совместимыми с
широкий выбор типов двигателей и марок датчиков. Ключом к надежной системе является обеспечение того, чтобы контроллер, датчики и двигатель были согласованы друг с другом.
напряжение, тип сигнала и время отклика.
Как вся система работает вместе
Чтобы понять весь рабочий процесс, представьте себе типичный сценарий у входа в больницу.:
| Шаг | Что происходит | Задействованный компонент |
|---|---|---|
| 1 | Посетитель приближается с расстояния 6 метров. | Микроволновой датчик движения (M-204G) обнаруживает доплеровский сдвиг |
| 2 | Датчик отправляет сигнал активации на контроллер | Контроллер получает низковольтный импульс запуска. |
| 3 | Контроллер подает команду двигателю на открытие | Ремень/цепь двигателя приводит в движение дверные панели. |
| 4 | Посетитель входит в пороговую зону | Инфракрасный датчик присутствия (М-254) обнаруживает неподвижного человека |
| 5 | Контроллер удерживает дверь открытой | Таймер удержания в открытом состоянии приостанавливается, пока подтверждается присутствие |
| 6 | Посетитель преодолевает порог | Все датчики подтверждают свободный путь |
| 7 | Таймер удержания в открытом положении истекает, контроллер подает сигнал о закрытии | Двигатель меняет направление, дверные панели сдвигаются вместе |
| 8 | Инвалид-колясочник входит во время закрытия | Балка безопасности (М-218Д) ломается, контроллер немедленно меняет ход. |
| 9 | Инвалидная коляска проходит безопасно | Дверь снова закрывается после второго подтверждения свободного пути. |
Эта многоуровневая архитектура обнаружения гарантирует, что ни одна точка отказа не сможет поставить под угрозу безопасность пешеходов. Микроволновой датчик обрабатывает первоначальную
активация, датчик присутствия управляет контролем порога, а луч безопасности обеспечивает окончательное обнаружение препятствия — все это координируется
контроллер в режиме реального времени.
О заводе автоматических дверей Нинбо Beifan
Нинбо Бэйфан Фабрика автоматических дверей , основанная в 2007 году, является профессиональным производителем, специализирующимся на автоматических дверных двигателях, автоматических дверных приводах, а также на широком ассортименте аксессуаров для автоматических дверей, включая датчики, пульты дистанционного управления и переключатели функций.
Часто задаваемые вопросы
Что такое аксессуары для автоматических дверей?
Аксессуары для автоматических дверей — это дополнительные компоненты, включая датчики, пульты дистанционного управления, переключатели функций и балки безопасности, которые обеспечивают, контролируют и защищают автоматическую работу дверей.
Ключевые компоненты автоматических дверных аксессуаров?
Основные компоненты включают микроволновые датчики движения для активации, инфракрасные датчики присутствия для контроля порога, датчики луча безопасности для обнаружения препятствий, пульты дистанционного управления для беспроводной работы, переключатели функций для переключения режимов и дверной контроллер, который координирует все входы.
Автоматический датчик двери не работает? Причины и исправления?
Общие причины включают сбой источника питания, смещение датчика, воздействие окружающей среды (пыль или солнечный свет), ослабление проводных соединений и неправильные настройки чувствительности — начните с проверки питания, очистки объектива и проверки выравнивания.
Почему мой пульт дистанционного управления автоматической дверью не отвечает?
Обычно это вызвано разряженными батареями, потерей сопряжения сигналов, превышением лимита памяти кода, радиочастотными помехами от близлежащей электроники или неисправным блоком приемника — сначала попробуйте заменить батареи и выполнить повторное сопряжение.
